Изменение плотности впускного воздуха может быть вычислено относительно изменения температуры, вызванного промежуточным охладителем. Например, предположите, что турбонагнетатель имеет компрессор, повышающий температуру на 90°С выше температуры атмосферного воздуха, то есть до 383° абсолютной температуры при нормальной температуре 20"С (нуль градусов Цельсия соответствует 273° по абсолютной шкале температуры; прибавьте 20°С, получим 293°, 90" С выше этой температуры - 383° абсолютной температуры). Если мы используем в системе промежуточный охладитель с эффективностью 60%, мы понизили бы температуру воздуха на 0,6 х 90"С = 54"С, уменьшив повышение температуры до 36"С в отличие от первоначальных 90°С или абсолютную температуру 293" + 36° = 329°. Изменение плотности в этом случае может быть вычислено из отношения первоначальной абсолютной температуры к конечной абсолютной температуре:

Поэтому, этот промежуточный охладитель даст увеличение плотности воздушного заряда приблизительно 16 %. Это означает, что на 16% большее количество воздушных молекул окажется в камере сгорания, нежели при отсутствии интеркулера. При неизменных прочих условиях можно было бы ожидать пропорциональное увеличение мощности. Этого, к сожалению, не происходит вследствие потерь давления, вызванных аэродинамическим сопротивлением внутри промежуточного охладителя.

Соответствующее уменьшение мощности, вызванное потерей давления, может быть оценено посредством вычисления отношения абсолютного давления с использованием промежуточного охладителя к давлению без промежуточного охладителя и вычитанием результата из 100%.

Пример:

Если из 0,68 бар, созданного компрессором давления, 0,14 потеряны из-за сопротивления промежуточного охладителя:

Этот расчёт интеркулера показывает, что потери при прохождении воздушного потока сквозь промежуточный охладитель составляют 8 %. Мысль о том, что потерянное давление наддува может легко быть восстановлено путем регулирования вестгейта, является не совсем правильной, несмотря на всю свою притягательность. Конечно, если давление наддува будет увеличено, мощность увеличится, но последствием этого будет то, что давление на входе в турбину увеличится, поскольку Вы попытаетесь заставить турбину работать при большей нагрузке. Большее давление на входе в турбину создает большее обратное давление, которое увеличивает количество теплоты в камере сгорания, которая понижает плотность воздуха на впуске и так далее, и так далее. Таким образом, можно видеть, что идея восстановления потерянной, из-за наличия интеркулера, мощности, путем повышения давления наддува - это, в некоторомроде, попытка ухватить собственный хвост. Слишком бесполезной затеей будет попытка разработать и изготовить мифический промежуточный охладитель с нулевыми потерями.

Вычисление КПД промежуточного охладителя.

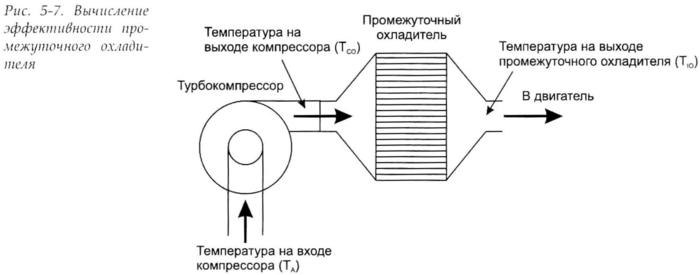

Идея состоит в том, чтобы сравнить увеличение температуры воздуха, вызванного турбонагнетателем, с понижением температуры при прохождении воздуха через промежуточный охладитель.

Увеличение температуры после компрессора - это разность температуры воздуха на выходе из компрессора (Тсо) и температуры окружающей среды (Та).

Количество тепла, отведенного промежуточным охладителем характеризуется разностью температуры воздуха, выходящего из компрессора (Тсо) и температуры воздуха, выходящего из промежуточного охладителя (Тio).

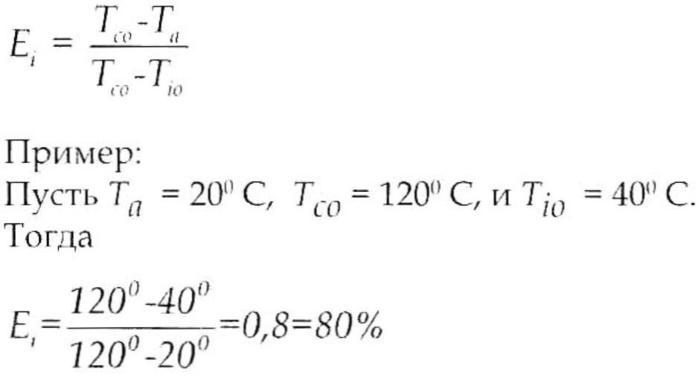

Эффективность промежуточного охладителя (Ej) определяется как отношение понижения температуры к увеличению температуры:
