При выборе компоновки выхлопного коллектора существует до­статочно большая свобода выбора, начиная от простой последователь­ной компоновки, до компоновки с трубами равной длины, с несколькими трубами, компоновки с индивидуальными трубами.

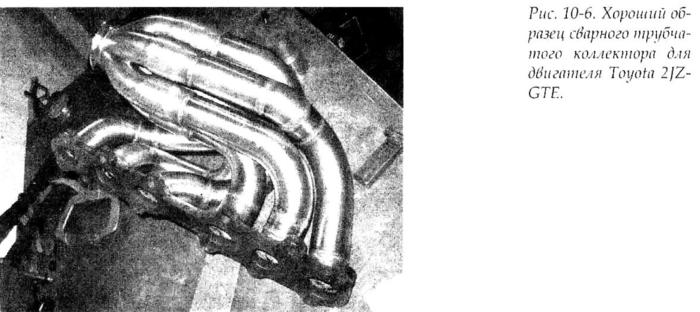

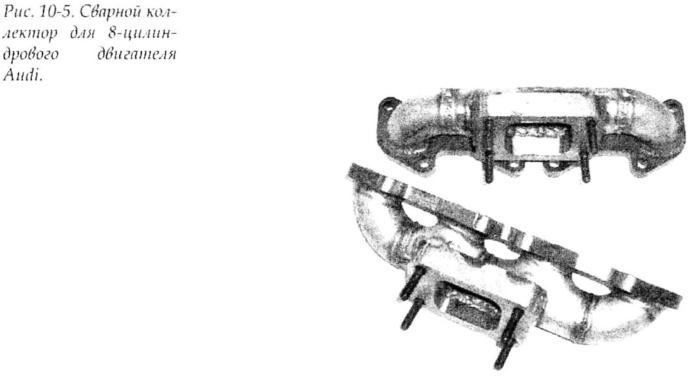

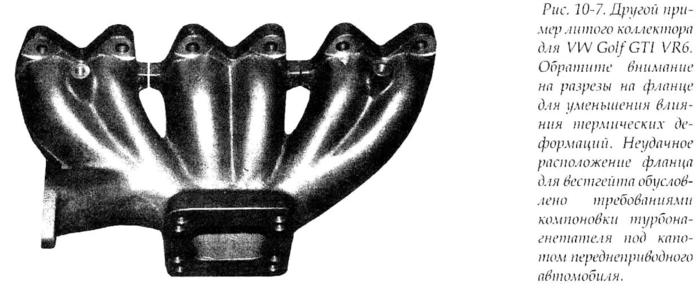

Было проведено множество исследований для определения выи­грыша в характеристиках от различных компоновок коллектора. Боль­шинство этих исследований, плюс огромные усилия, потраченные в турбо эру Формулы 1, ясно показывают, что лучший выхлопной кол­лектор - трубчатый с индивидуальными трубами. Размеры труб. Почти все проекты по турбонаддуву используют су­ществующий двигатель. Поэтому, выбор размеров трубы обычно диктуется размером порта и размером входа турбины на турбонагнетателе. Когда нет четкого выбора, лучше выбрать меньший из располагаемых размеров, для увеличения скорости отработанных газов.

Когда есть выбор между размерами трубы, всегда выбирайте меньший, для обеспечения высокой скорости газов.

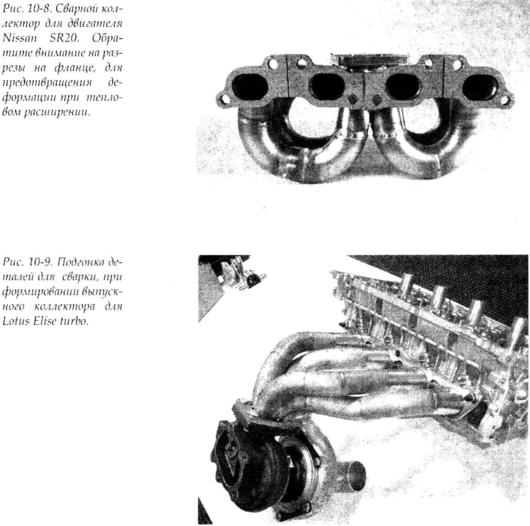

Прочность коллектора будет в значительной степени зависеть от толщины стенок. В коллекторе с толщиной стенок менее 2 мм, может потребоваться подкос или небольшая траверса для поддержки турбо­нагнетателя. Тепловое расширение коллектора будет вызывать переме­щение турбонагнетателя при циклическом изменении температуры. Таким образом, крепление должно иметь некоторую степень подвиж­ности и в то же время служить опорой турбонагнетателю. Гнутые трубы имеются в широком ассортименте, чтобы удовлетворить запросы изго­товителя выхлопного коллектора. Они являются высококачественными изделиями и могут быть применены в любом самом замысловато изо­нутом коллекторе для турбонагнетателя, который только можно вооб­разить.

Вариант трубчатого коллектора может быть изготовлен из так на­зываемых цельнотянутых стальных отводов. Отводы применяются в ос­новном в индустриальном гидравлическом оборудовании, используемом обычно в нефтяной промышленности и других подоб­ных тяжелых отраслях. Эти отводы могут быть самых различных разме­ров и радиусов, и изготовлены или из мягкой стали или из нержавеющий. Хотя они тяжелые и дорогие, отводы могут использо­ваться, чтобы сформировать хороший высокопрочный коллектор. Отводы подразделяются по размерам согласно номенклатуры труб - то есть по внутренним диаметрам.
