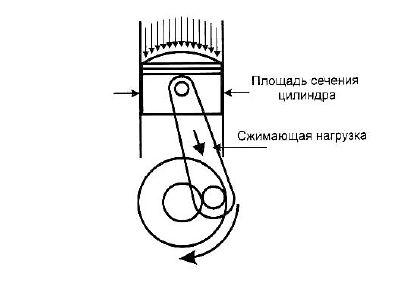

Мошиостная нагрузка возникает от давления сгорающей ТВС, приложенного к поршню. Это сжимающая нагрузка, приложенная к шатуну вследствие того, что горящие газы вынуждают поршень двигаться вниз. Давление, созданное расширяющимися горячими газами, прикладывает к поршню силу, равную площади сечения цилиндра, помноженной на давление в камере сгорания. Например, шатун в двигателе с площадью сечения цилиндра 64,5 квадратных сантиметра (при диаметре 90 мм) при давлении в камере сгорания более 50 бар, будет испытывать сжимающую мощностную нагрузку в 3,6 тонны.

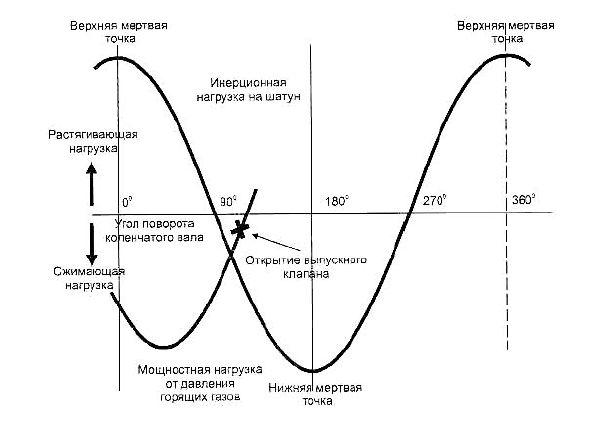

Особая зависимость инерционных и мощностных нагрузок наиболее интересна в верхней половине рабочего такта. Здесь мы имеем следующую картину: две нагрузки, действующие на шатун, нагружают его в различных направлениях. Помните, что инерционная нагрузка является растягивающей выше середины хода, в то время как мощностная нагрузка в любом случае является сжимающей. Мощностная нагрузка достигает максимума при максимуме крутящего момента, и постепенно снижается при дальнейшем увеличении оборотов двигателя, но вообще всегда больше чем инерционная нагрузка. Разность между этими двумя нагрузками и есть реальная нагрузка на шатун. Итак, инерционные нагрузки частично компенсируются мощностной нагрузкой.

Из вышесказанного, очевидно, что в конце такта выпуска, когда шатун/поршень достигает верхней мертвой точки и не подвергается сопротивлению сжимающихся газов (потому что все клапана открыты), достигается самое высокое растягивающее усилие. Эта нагрузка наиболее разрушительна из всех, потому что растягивающие усилия вызывают усталостное разрушение, в то время как сжимающие усилия к этому не приводят. Поэтому, когда конструктор анализирует напряжения в шатуне и шатунных болтах, его в наибольшей степени интересуют инерционные нагрузки в верхней и нижней мертвых точках.

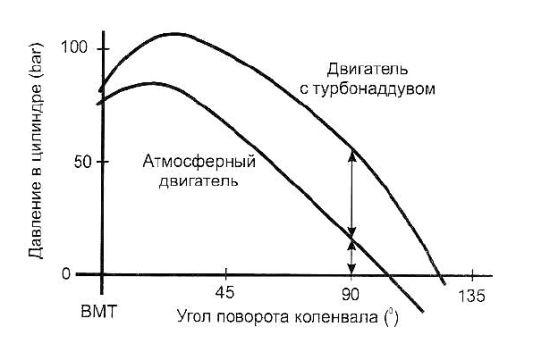

Мысль об удвоении момента двигателя (удвоении мощности при тех же оборотах двигателя) приводит к другой мысли - об удвоении мощностной нагрузки. К счастью это не так. Показать, как мощность можно удвоить без удвоения давления в камере сгорания, проще всего графически. Любые существенные изменения расчетной нагрузки будут основаны на пиковом давлении в камере сгорания. На рисунке видно, что при удвоении количества смеси в камере сгорания, пиковое давление возрастает только приблизительно на 20%. Имеются две причины для этой непропорциональности. Во-первых, мощность - функция среднего давления по всему рабочему ходу поршня, а не только пикового давления. Среднее давление может быть значительно увеличено за счет более высокого давления в середине или в конце хода, в то время как максимум давления существенно не возрастает.

Во-вторых, максимальное давление вообще достигается после сгорания 18-20% смеси. Если количество смеси удвоено, те же 18-20% этого количества сгорят при достижении максимального давления. Так как полное давления в камере сгорания состоит из давления сжатия и давления сгоревших газов, невозможно удвоить полное давление, удваивая только одну из его составных частей. (Не иначе, законы физики благосклонны к шатунам и шатунным подшипникам.)

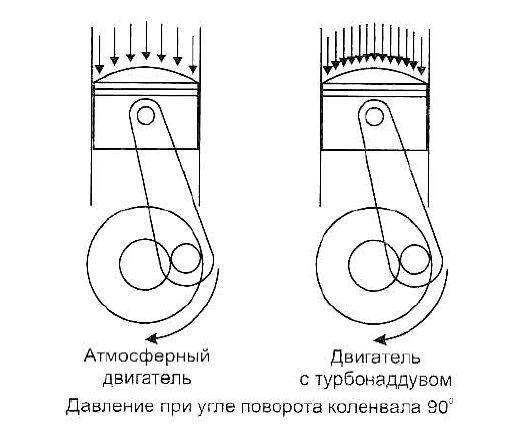

Тщательное изучение рисунка показывает, что при угле поворота коленчатого вала, приближающегося к 90о, давление в камере сгорания, при работе с наддувом, в три - четыре раза больше. Оно, однако, заметно меньше чем максимальное давление. Поэтому оно не создает разрушающей нагрузки. Часть рабочего хода в районе 90о - это тот участок, где возникают реальные увеличения мощности двигателя с турбонаддувом. Любой владеющий физикой товарищ, посмотрев на диаграмму, скажет вам, что область под соответствующими кривыми представляет собой мощность. Таким образом, разность в площади этих двух областей представляет собой увеличение мощности от применения турбонагнетателя. Теперь очевидно, что мы можем удваивать мощность, не удваивая нагрузку на поршень и шатун! Итак: предшествующее обсуждение показывает, что увеличенное давление в камере сгорания при использовании турбонаддува и увеличившаяся при этом мощностная нагрузка будут иметь довольно умеренное влияние на конструкцию двигателя.
