Предполагаемое применение системы двигатель+турбонагнетатель является также основным критерием при выборе размера турбины, поскольку определяет выбор между моментом на низких, средних или максимальных оборотах двигателя. При этом выборе приходится иметь дело с двумя величинами: основной размер турбины и отношение площадь/радиус (A/R).

Основной размер турбины

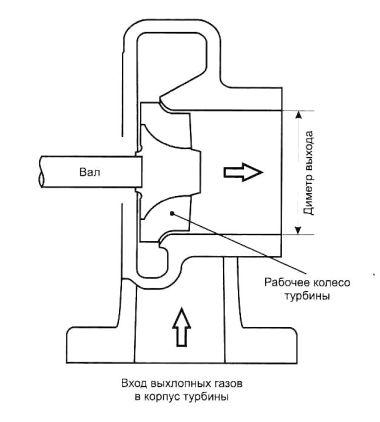

Предполагается, что основной размер турбины характеризует её способность производить мощность на валу, необходимую для привода компрессора при желаемом расходе воздуха. Поэтому большие турбины, вообще говоря, обеспечивают более высокие отдаваемые мощности, чем небольшие. Для простоты картины оценивать размер турбины можно по диаметру её выходного отверстия. Строго говоря, это является упрощением теории турбин, однако на практике такой подход даёт возможность оценить способность турбины обеспечить тот или иной расход.

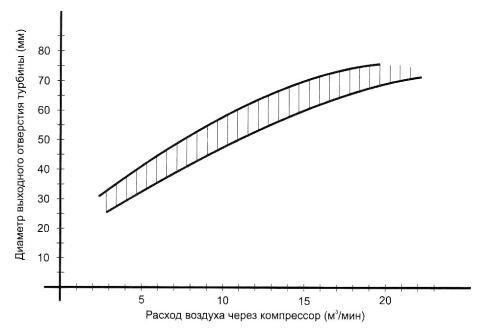

Диаграмма диаметра выходного отверстия турбины относительно расхода воздуха на впуске - не точный инструмент для выбора, но приблизительный критерий первоначального отсеивания.



Разумный метод выбора турбины состоит в том, чтобы проконсультироваться с источником, у которого Вы приобретаете турбонагнетатель. Конечно, при выборе будет существовать возможность допустить ошибку в ту или иную сторону. И так как выбор происходит в пределах первоначального предназначения системы турбонаддува; имеет смысл выбирать каждый раз запас в большую сторону.

Выбор отношения A/R турбины

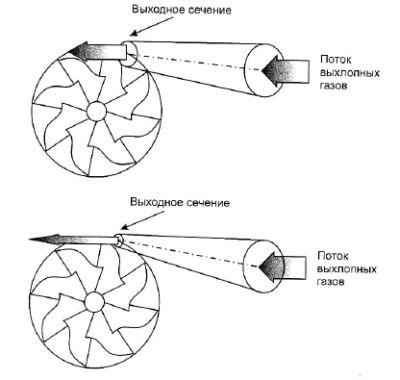

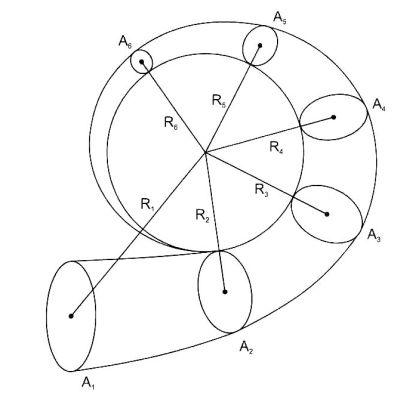

В то время как основной размер турбины является критерием расхода газа через турбину, отношение A/R даёт инструмент точного выбора из диапазона основных размеров. Чтобы легко понять идею отношения A/R, представьте кожух турбины в виде конуса, обернутого вокруг вала в виде спирали. Распрямите этот конус и отрежьте небольшой кусок на некотором расстоянии от конца. Отверстие в конце конуса - выходное сечение кожуха. Площадь этого отверстия это и есть «А» в отношении A/R. Размер отверстия существенен, поскольку он определяет скорость, с который выходят отработанные газы из улитки турбины и попадают на ее лопатки. При любом заданном расходе газов для увеличения скорости их истечения требуется уменьшение площади выходного отверстия. Эта скорость имеет существенное значение для управления частотой вращения турбины. Необходимо иметь в виду, что площадь выхода влияет на побочный эффект обратного давления отработанных газов и, таким образом, оказывает влияние на процессы, протекающие в камере сгорания двигателя. «R» в отношении A/R - расстояние от центра площади сечения в конусе до оси вращения вала турбины. Все «А», разделенные на соответствующие им «R», дадут одинаковый результат:





«R» тоже оказывает сильное влияние на управление скоростью турбины. Представьте, что кончики лопаток турбины движутся с той же скоростью, что и газ, когда он попадает на лопатки. Отсюда легко понять, что чем меньше «R», тем выше частота вращения турбины.

Следует заметить, что увеличение «R» дает прирост момента на валу турбины для привода рабочего колеса компрессора, поскольку та же самая сила (поток выхлопных газов) прикладывается на большем плече рычага (R). Это позволяет приводить большее рабочее колесо компрессора, если этого требуют условия применения.

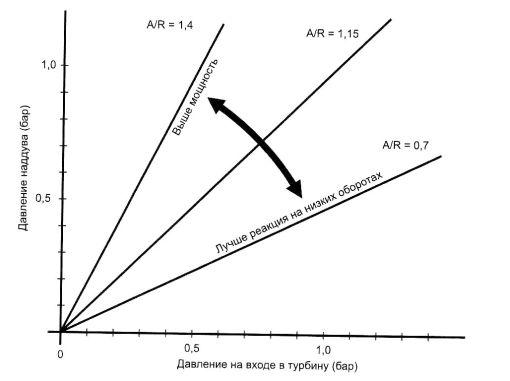

Тем не менее, чаще всего при выборе турбины варьируют параметр «А», в то время как радиус остается постоянным. Упрощенный подход к выбору отношения А/ R показан на следующем рис.



Выбор, который кажется логичной отправной точкой для отношения A/R - это одно, а фактически полученный правильный результат - это совсем другое. Обычно неизбежны пробы и ошибки. Разумный выбор может быть обоснован количественным образом или, в некоторой степени, качественной характеристикой адекватности реакций турбосистемы. Количественная оценка требует измерения давления в выпускном коллекторе или на входе турбины и сравнения его с давлением наддува.

Результатом неправильного выбора отношения A/R может стать увеличение инерционности наддува, если отношение слишком велико. Отношение A/R может быть столь большое, что не позволит турбонагнетателю развить обороты, достаточные для достижения желаемого давления наддува. Если отношение, напротив, чрезмерно мало, реакция турбонагнетателя может быть столь быстра, что будет казаться нервной и трудной для управления. Результат проявится и в виде отсутствия мощности в верхней трети диапазона оборотов двигателя. Это будет похоже на атмосферный двигатель с небольшим карбюратором, у которого закрыта воздушная заслонка.

Разделенный выхлопной коллектор

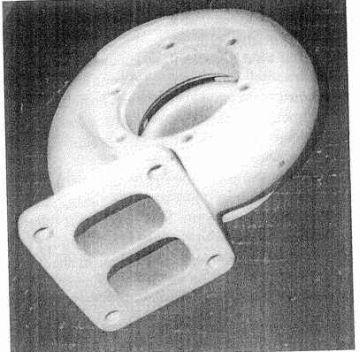

Разделенный выхлопной коллектор позволяет импульсам выхлопных газов быть сгруппированными (или отделенными) по цилиндрам на пути к турбине. Ценная идея такого технического приёма состоит в том, чтобы донести энергию каждого импульса выхлопа к турбине нетронутой и не взаимодействующей с энергией других импульсов. Это может давать турбине немного больший толчок, который заставит ее вращаться. Если рассматривать случай абсолютного разделения импульсов и энергии, подводящихся по выхлопным каналам от восьмицилиндрового двигателя, то турбина получит большее количество энергии, чем это необходимо почти в любой ситуации. Таким образом, разделенный выхлопной коллектор не будет давать значительного улучшения на V8 с одним турбонагнетателем. Для сравнения, четырехцилиндровый двигатель, в котором один рабочий ход происходит каждые 180" вращения коленчатого вала, нуждается во всей энергии, которую он может получить от каждого выхлопного импульса. Сохранение этих импульсов изолированными и не подверженными
интерференции позволит получить некоторые улучшения.

Две турбины или одна?

Существуют несколько причин для ложного предоставления о целесообразности использовании двух турбин там, где могла бы работать одна. Вероятно, наиболее популярное мифическое преимущество двух турбин взамен одной связано со снижением инерционности. Это заблуждение вообще трудно оправдать. Разделение пополам энергии выхлопа, подаваемой в каждую из двух турбин пропорционально квадрату инерции и кубу расхода газов, необязательно способствует уменьшению инерционности. Несколько турбин подразумевают большее количество мощности, которая, в том числе, является функция от эффективности турбонагнетателя. При прочих равных условиях, большой турбонагнетатель более эффективен, чем малый.

Для использования двух турбин должны существовать серьезные основания. В частности, такой вариант может быть актуальным в случае V-образных или горизонтальных оппозитных двигателей. Конструкция выпускного коллектора - один из ключей к получению большой мощности, и компоновка с двумя турбонагнетателями, вообще говоря, может сделать конструкцию более совершенной. Потери тепла в окружающую среду из перекрестной трубы в V-образных двигателях может быть значительна. Помните, что это та самая теплота, которая приводит в действие турбину. Компоновка с двумя турбонагнетателями обычно требует двух вестгейтов.

Другая, не менее важная задача - синхронизация этих двух вестгейтов, может быть достигнуто намного лучшее управление скоростью турбины при низких давлениях наддува. Стабильность давления наддува при высоких расходах газов также улучшена. Если используются внешние вестгейты, в отличии от интегрированных, фактическое проходное сечение для отработанных газов может быть увеличено, установив отдельные выхлопные трубы для вестгейтов. Большая площадь сечения выхлопа для турбины - это всегда усовершенствование системы.

Выхлопные трубы от двух турбин будут фактически всегда давать большее увеличение расхода. Например, две трубы диаметром 50 мм обеспечивают существенно большее проходное сечение, чем одна труба диаметром 75 мм. Еще одна причина превосходства двух турбин при известных условиях то, что теплота разделяется между двумя агрегатами, позволяя каждому, работать с более низким подводом тепла. Теплота, поглощенная материалом турбонагнетателя пропорциональна температуре газов и их массовому расходу. Температура останется тот же самой, но массовый расход газа будет уменьшен вдвое. Таким образом рабочую температуру турбонагнетателя можно понизить, а его предполагаемый срок службы несколько увеличить.
