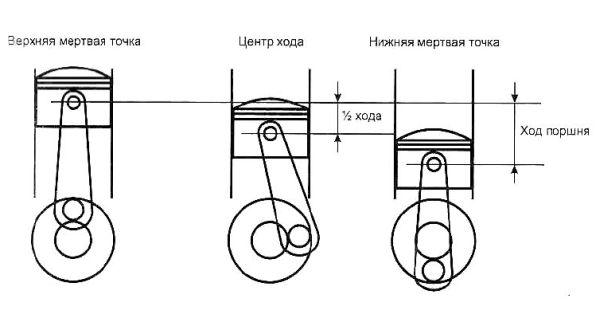

Инерционная нагрузка возникает из-за сопротивления предмета ускоренному движению. Чтобы исследовать инерционные нагрузки, удобно разделить цилиндр на верхнюю и нижнюю части. Вообразите две половины, отделенные мнимой линией, называемой серединой хода поршня.

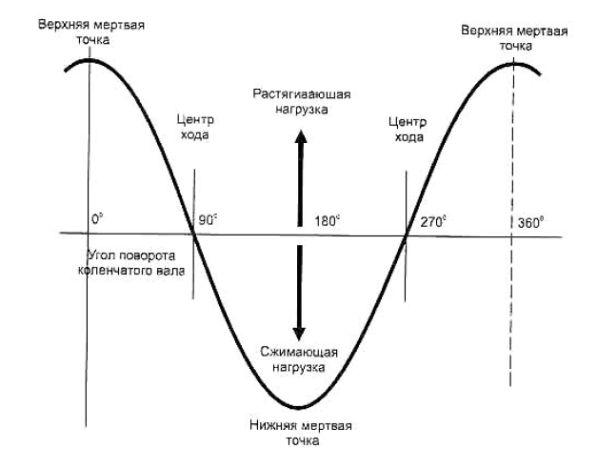

Вектор ускорения поршня всегда направлен к середине его хода (даже при движении вверх или вниз от- этой середины). Другими словами, когда поршень выше середины своего хода, он будет всегда ускоряться вниз. Когда он ниже середины хода (даже в мертвой точке), он будет ускоряться вверх. Самые большие ускорения достигается в верхней мертвой точке и нижней мертвой точке, когда поршень фактически останавливается. Когда ускорение самое большое, нагрузки будут самые высокие. Когда поршень проходит через середину своего хода ускорение нулевое, а скорость максимальна,. Величина нагрузок, возникающих при движении поршня, пропорциональна частоте вращения двигателя, возведенной в квадрат. Например, если число оборотов двигателя в минуту увеличено втрое, инерционная нагрузка будет в девять раз большей. Поршень, который двигается (ускоряется) к верхней мертвой точке и затем обратно к середине хода, прикладывает растягивающую инерционную нагрузку к узлу поршень/шатун. Напротив, когда поршень двигается к нижней мертвой точке и затем обратно к середине хода, инерционная нагрузка будет сжимающей. Таким образом, во время нахождения поршня выше середины хода инерционная нагрузка, будет растягивающей, а ниже середины хода - сжимающей. Самое большое растягивающее усилие, приложенное к шатуну - в верхней мертвой точке на ходе впуска (потому что в верхней мертвой точке в конце такта сжатия ТВС уже горит и создает давление, противодействующее инерционной нагрузке). Самая большая сжимающая нагрузка - в нижней мертвой точке после впуска или рабочего такта. Эти инерционные нагрузки огромны. В двигателе большого объема, работающем на 7000 оборотов в минуту, в шатуне могут развиваться инерционные нагрузки величиной более, чем 1,8 тонны. (Для наглядности представьте себе микроавтобус, стоящий на вашем шатунном подшипнике.)
