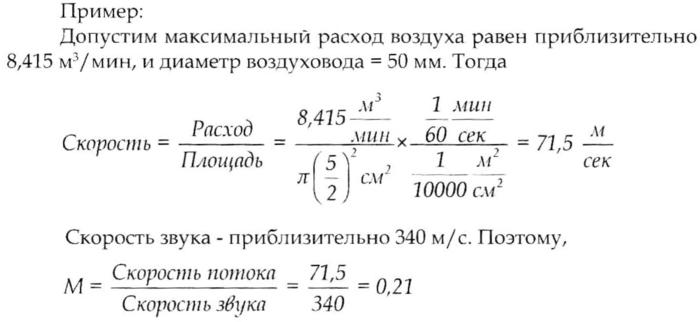

Вероятно есть магическая скорость, которую не должна превышать скорость воздушного потока в трубе, из-за быстро увеличивающегося сопротивления и последующей потери давления. Значение этой критической скорости около 0,4 М или приблизительно 140 м/с , поскольку после достижения этой скорости сопротивление, а за ним и потери давления, значительно увеличиваются. Можно легко выбрать нужный диаметр трубы, вычислив максимальный расход воздуха и разделив его на площадь сечения трубы. Приближенное значение максимального расхода воздуха можно узнать, умножив желаемую мощность в л.с. на 0,05.
Таким образом, грубы диаметром 50 мм будет достаточно для подачи 8,5 м3/мин без значительного возрастания сопротивления.
Не поддайтесь искушению, чтобы использовать трубы большего диаметра, чем необходимо, так как в гладких трубах с плавными изгибами обеспечивается небольшое сопротивление. Большие трубы только увеличат объем системы промежуточного охлаждения, и поэтому не стоит делать этого.
Толстая труба не обязательно лучше, чем тонкая труба.
Изгибы и изменения сечения.
Любой изгиб трубы или внезапное изменение поперечного сечения должны рассматриваться как потенциальные места потери расхода или источники увеличенного сопротивления. Необходимо заметить, что каждый раз при повороте потока воздуха на 90" происходит потеря 1 % расхода. Три 30° изгиба составят в целом 90°. Всегда используйте самый большой возможный радиус для любого изменения направления.

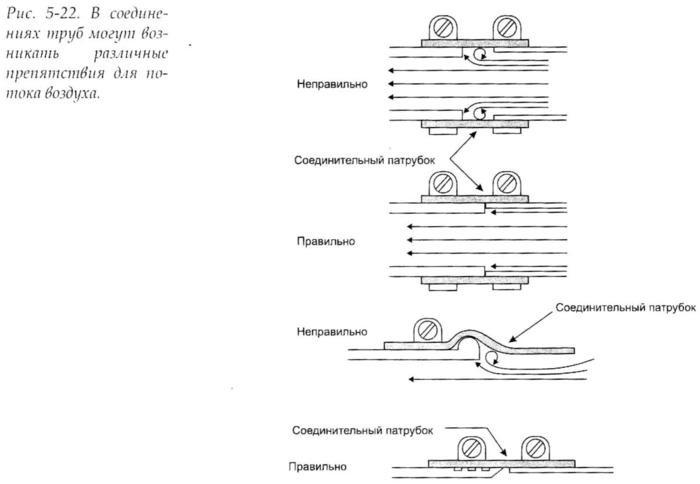

Конечно изгиб 90° с малым радиусом будет давать большие потери, чем изгиб с большим радиусом. Изменение от одного размера трубы к другому, часто необходимо для подсоединения к корпусу дроссельной заслонки, выходу из турбонагнетателя, входу и выходу из промежуточного охладителя. Эти изменения сечения нарушают плавность потока и создают потери.

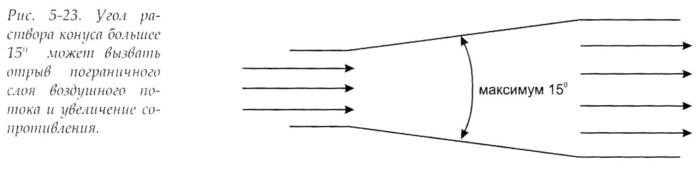

Плавные изменения сечения лучше всего могут быть выполнены в виде конических сегментов. Нужно следовать практическому правилу для определения угла конуса - одно изменение диаметра на длине в четыре диаметра.
Шланги и соединения.
Все шланги и соединения являются местами потенциальных неисправностей. В начале проектирования системы турбонаддува рассматривайте все шланги и соединения как слабые места системы впуска. Неисправность соединения шлангов конечно означает потерю давления наддува. Однако, в случае если система управления двигателем использует датчик массового расхода воздуха, двигатель не будет работать должным образом. Когда шланг поврежден, воздух может поступать в двигатель минуя расходомер, и поэтому датчик массового расхода воздуха будет вырабатывать сигнал, не соответствующий реальному расходу воздуха. Без правильного сигнала, двигатель будет работать плохо или вообще не будет работать. Проблема с соединениями шлангов и трубопроводов состоит в том, что к каждому соединению приложена нагрузка, стремящаяся разорвать его. Эта нагрузка равна площади поперечного сечения трубы умноженному на давление наддува.

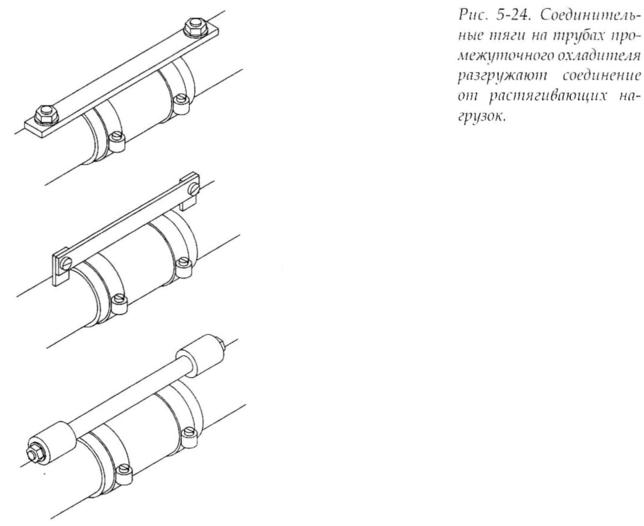

Если в системе воздух под давлением 1,4 бара подается в трубопровод диаметром 50 мм, его соединения будут подвергаться нагрузке около 30 килограмм, стремящейся разъединить их. Эта нагрузка будет стягивать шланг с трубы, если на трубе отсутствуют какие либо препятствия от стягивания шланга, или нагрузка не направлена по другому пути. Во многих случаях шланг может быть закреплен на трубе настолько ужасно, что это может вызвать разъединение соединения. Легкое решение этой проблемы - соединительная тяга между трубами для передачи нагрузки минуя шланг. При этом обеспечить требуемый ресурс шланга гораздо проще.
Несчастный шланг пытается вынести эти нагрузки при высокой температуре, в среде, насыщенной парами углеводородов. Необходимо найти материал для шланга непроницаемый для углеводородных топлив и имеющий незначительное ухудшение свойств при высоких температурах. Такие шланги обычно изготавливаются из кремний-органических материалов, как правило - из фтор-силиконовых каучуков.
