На первый взгляд, идея о современном двигателе с турбонаддувом и карбюратором в одном флаконе, кажется противоречивой. При вни­мательном рассмотрении оказывается, что это действительно так. Но прежде чем отвергнуть эти старинные устройства, в этой главе мы попытаемся описать принципы действия систем турбонаддува с карбю­ратором.

Причины, по которым карбюратор полностью не удовлетворяет требованиям подачи топлива для двигателя с турбонаддувом, понятны и ясны. Выделяются две причины: величина расхода воздуха, при кото­рой карбюратор может успешно работать, и неспособность системы с турбонагнетателем позади карбюратора (системы с протяжкой воздуха) на работу с промежуточным охладителем. Карбюратор имеет три эле­мента управляющие расходом топлива: жиклер холостого хода, главный жиклер, и воздушный жиклер, а так же мощностные жиклеры. Хотя эти элементы управления удовлетворительно функционируют при вели­чине абсолютного давления 1,4 -1,7 бара (0,4 - 0,7 бара наддува), точное управление топливовоздушной смесью, чтобы удовлетворить или ма­ксимальным характеристикам или любым стандартам по выбросу вред­ных веществ, маловероятно. Физические правила гидроаэромеханики просто не позволяют сделать этого.

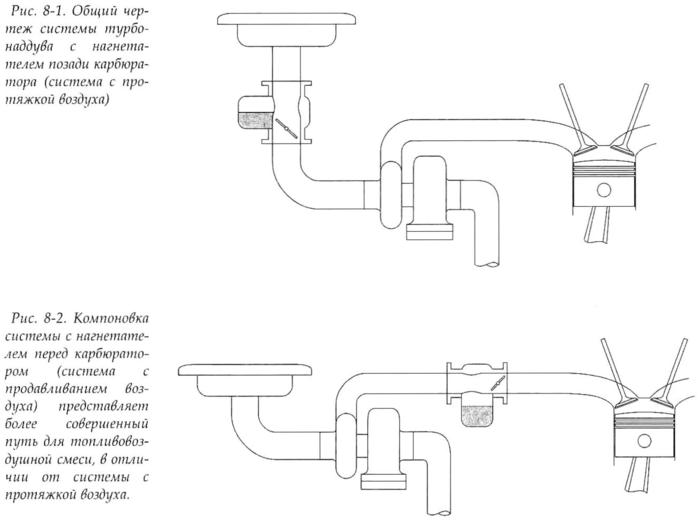

Возможны две различных компоновки систем турбонаддува с кар­бюратором (турбина с карбюратором). В системе с протяжкой воздуха карбюратор помещен перед турбонагнетателем, и топливовоздушная смесь проходит через всю си­стему.

Система с продавливанием воздуха выполнена наоборот, карбю­ратор размещен после турбонагнетателя. При такой компоновке топ­ливовоздушная смесь не проходит через турбонагнетатель.

Эти два типа систем имеют свои достоинства и недостатки. Си­стема с протяжкой воздуха является более простой, потому что это си­стема низкого давления, в карбюраторе не происходит никакого изменения плотности воздуха. Так же не требуется байпасный клапан компрессора.

Это все, что можно сказать о системе с протяжкой воздуха.

Система с продавливайием воздуха имеет лучшую приемистость и холодный запуск, пониженный выхлоп вредных веществ и допускает использование промежуточного охладителя.

После рассмотрения перечисленных достоинств, фактически нет никаких причин строить систему с протяжкой воздуха, если только вы не живете в местности с теплым климатом, и никогда не намереваетесь развить серьезную мощность.

В системе с протяжкой воздуха карбюратор склонен к обледенению при темпе­ратуре окружающей среды ниже 10°С.
