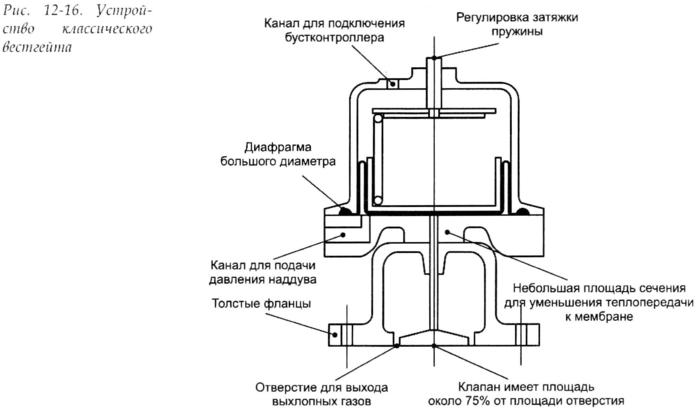

На функциональность и возможности вестгейта влияют различ­ные детали его конструкции. Большинство вестгейтов, представленных сегодня на рынке, имеет хорошее соотношение цена/качество, но при внимательном рассмотрении особенностей их конструкции может ока­заться, что один вестгейт в чем-то лучше другого для какого-то специ­фического применения.

Общее направление.

Все вестгейты должны иметь одну важную характеристику - общее направление для давлений, прикладываемых к клапану и диафрагме. Давление отработанных газов приложенное к клапану вестгейта, должно действовать в том же самом направлении, в котором приложено к диафрагме давление наддува.

Стабильность и устойчивость.

Стабильность, с которой вестгейт управляет давлением наддува, и устойчивость работы вестгейта, зависят от отношения площадей ди­афрагмы и клапана. При прочих равных условиях, чем больше это от­ношение, тем лучше вестгейт.

Теплоизоляция.

Теплоизоляция является критичной для предполагаемого срока службы вестгейта. Теплоизоляция, в некоторой степени, зависит от того где Бы выберете место для установки вестгейта, но она, также, зависит от пути для распространения тепла от самой горячей части клапана до ди­афрагмы. Идея, конечно, в том, чтобы удерживать теплоту подальше от хрупкой диафрагмы. Теплота быстро передается через толстые метал­лические детали; таким образом, чем меньшее площадь материала между этими двумя деталями, тем лучше. Алюминий хорошо проводиттепло, в то время как нержавеющая сталь имеет гораздо меньшую теп­лопроводность. Поэтому вестгейт из нержавеющей стали должен обес­печить диафрагме более долгую жизнь.

Давление открытия.

Давление открытия вестгейта - давление, при котором клапан на­чинает подниматься с седла. Это давление, как правило, составляет от половины до одной третьей стабилизированного давления (максималь­ного давления наддува). Важно, чтобы давление открытия было как можно выше, потому что иначе через вестгейт будет сброшено доста­точное количество энергии, предназначенной для турбины, как только он начнет открываться, таким образом турбонагнетатель не разовьет ма­ксимального давления. Из-за этого способность турбонагнетателя соз­давать давление наддува после начала открытия клапана вестгейта, сокращается.

Возможность регулировки.

Возможность регулировки - хорошая особенность, желательно чтобы она имелась в каждом вестгейте. Обычно это выполняется вин­том, который изменяет предварительную затяжку клапанной пружины. Физический смысл жесткости пружины, свободной длины и сжатой длины обычно определяет диапазон регулирования вестгейта, который обычно ограничен 0,15 бара без замены пружины.

Практически все изготовители вестгейтов предлагают разнооб­разные пружины для различных давлений наддува. Вообще, отдельные весттейты обеспечивают возможность регулирования; интегрированные - нет.


Крепежный фланец.

При выборе вестгейта должен быть внимательно рассмотрен тип крепежного фланца. Жесткие прочные фланцы крепления долговечны. Все остальные имеют меньший срок службы.
