На выходе турбонагнетателя должны быть известны два значения: давление и температура. Давление на выходе компрессора - истинное давление наддува, созданное турбонагнетателем. Все измерения пара­метров, поскольку они производятся ближе к двигателю, будут выпол­нены относительно этого давления, будь это потери или вычисления эффективности. Например, давление на выходе компрессора минус давление на входе во впускной коллектор будет показывать потери в промежуточном охладителе и связанных с ним трубопроводах.

Температура на выходе из компрессора - другой параметр, зада­ваемый при выборе размера турбонагнетателя, соответствующего дви­гателю. Она дважды используется в выражении для определения эффективности интеркулера, так что измеряйте ее достаточно точно. Как только известны давление и температура на выходе компрессора, может быть рассчитана реальная степень сжатия, без промежуточного охладителя. Для вычисления степени сжатия с промежуточным охла­дителем, нужно подождать, пока не будут известны условия на выходе промежуточного охладителя.

Наиболее сложные вычисления, которые будут здесь сделаны - местный контроль диапазона эффективности турбонагнетателя. Ин­струменты для этих измерений не достаточны, чтобы построить турбо-карту компрессора. Однако можно выполнить измерения для того, чтобы понять - работает ли турбонагнетатель в эффективном диапазоне, и на этом считать работу выполненной. Эти вычисления несколько сложны, но другого пути нет, кроме как попросить выполнить их приятеля-термодинамика.

По крайней мере, должны быть проверены две точки: где-нибудь около точки максимального момента и при максимальных оборотах, оба измерения, конечно, при максимальном наддуве. Проверка состоит в вычислении реального КПД компрессора и сравнения этого значения с КПД, найденным по картам компрессора.

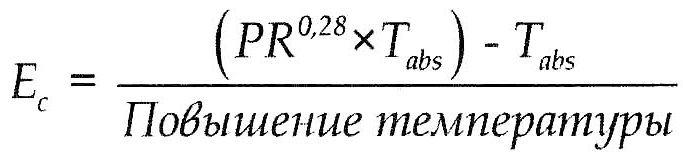

КПД компрессора (Ес) рассчитывается по следующей формуле:

Где

PR - степень сжатия
Tabs - абсолютная температура на входе компрессора

Поскольку это - общая термодинамическая формула, необходимо вставить текущее повышение температуры в знаменатель (из главы "Промежуточное охлаждение"):

Показатель степени 0,28 в числителе определен газовой постоян­ной, значение которой показывает степень нагрева газа при сжатии.

Клавиша Хy на калькуляторе, позволит нам найти величину PR0.28.

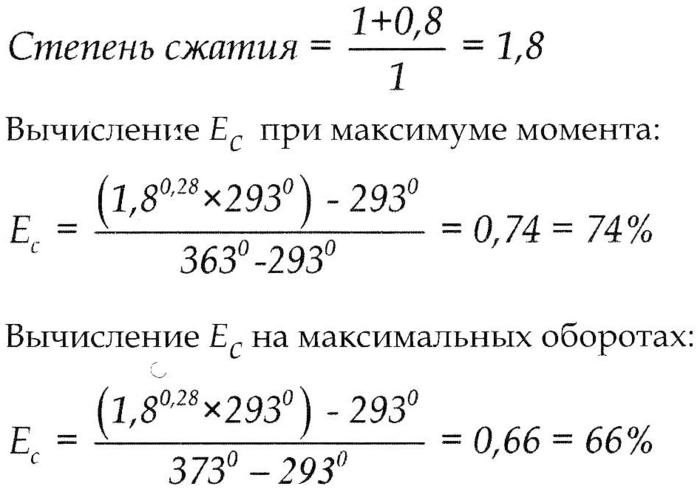

Пример:

Допустим давление наддува равно 0,8 бара, и температура на входе компрессора 20°С (20°+273° = 293° абсолютной температуры). При максимуме момента или около него (4500 оборотов в минуту) темпера­тура на выходе пусть 90°С; при максимальной нагрузке (6500 оборотов в минуту) температура на выходе пусть 100°С.

Используем формулу для степени сжатия из главы "Выбор турбо­нагнетателя":

Рассчитав степень сжатия и расход воздуха на этих режимах, можно построить на карте компрессора две режимные точки и определить тео­ретический КПД компрессора в каждой из них (см. главу "Выбор тур­бонагнетателя"). Сравните КПД, показанный на карте компрессора с рассчитанным значением. Если предполагаемый КПД на два или три пункта выше или ниже чем рассчитанные значения, все хорошо. Если рассчитанные значения на четыре или пять пунктов выше, чем пред­полагаемые, мы находимся в замечательной форме. Если они более чем на четыре или пять пунктов ниже, характеристики компрессора под во­просом, и надо идти назад к чертежной доске.
